HG-01

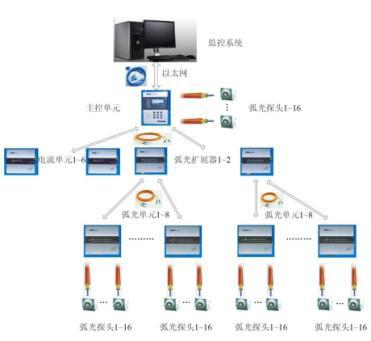

　　弧光單元中的弧光傳感器是整套弧光保護系統的核心部件，由弧光探頭、光纖跳線和電弧光變送器三部分組成，弧光單元安裝在柜內各間隔中，可實現由簡單到復雜、有選擇性的保護。弧光傳感器作為光感應元件，在發生弧光故障時檢測突然增加的光強，并通過專用光纖將光信號傳送給光電變送器，光電變送器將接收到的光信號轉換成電信號并向弧光保護裝置給出動作信號。弧光傳感器安裝在開關柜的小室中，這樣光敏感部分可以盡可能完全地覆蓋保護區域。

　　其中電弧光變送器可以將電弧光探頭采集到的電弧光信號變成電信號，用戶可以利用合適的電弧光變送器開發相應的電弧光保護系統。變送器采用快速，高集成數字電路和模擬電路相結合的設計方法。變送器具有閾值可調功能。可通過調節閾值電阻來改變探測的靈敏度，使其適應各種遠近距離的弧光探測，更方便電力保護系統的集成和開發。

　　五石金新研發的紫外弧光探頭可極大程度的濾除可見光成分，僅檢測電弧光中的紫外成分，完全不受環境光的干擾。自檢式弧光探頭除了能夠探測電力系統故障時產生的電弧光外，還能時刻檢測自身的工作狀態，同時完成弧光探測及自檢的功能，可在本身出現異常時向保護單元發出警告，是為弧光保護中弧光單元的一個亮點。

　　弧光變送器型號及技術參數：
