AISP-UV365-2弧光紫外強度傳感器
產品介紹
弧光紫外強度傳感器是一種檢測弧光中紫外波段能量強度的傳感器。傳感器具有濾除可見光僅透過紫外光的性能，是一款針對弧光強度在線實時檢測的傳感設備。傳感器主要通過RJ45接口依據TCP協議進行數據交換，也可通過RS485接口進行數據傳輸，同時各通道具備4-20mA信號輸出功能。另外，傳感器還具有閾值設定功能，可在檢測到的弧光強度達到閾值點時對應通道輸出5V TTL電平。
性能參數
|
傳感器型號 |
AISP-UV365-2 |
|||
|
光譜檢測范圍 |
260～400nm@365nm[*] |
檢測通道數 |
2 |
|
|
強度檢測范圍 |
2～20mW/cm2 |
數字通訊接口 |
RJ45/RS485/TTL |
|
|
模擬輸出范圍 |
4-20mA(2線電流環) |
監測角度 |
180° |
|
|
光纖類型 |
塑料多模光纖 |
角度誤差 |
≤30% |
|
|
光纖長度 |
10m (其它長度可選) |
測量誤差 |
±15% |
|
|
光纖外徑 |
2.5mm |
環境溫度 |
變送器 |
0-50℃ |
|
供電電壓 |
24VDC |
傳感頭 |
-10-70℃ |
|
|
安裝方式 |
變送器 |
面板或丁軌 |
||
|
傳感頭 |
見安裝尺寸 |
|||
*傳感器標定所用光源中心波長365nm。
外形尺寸

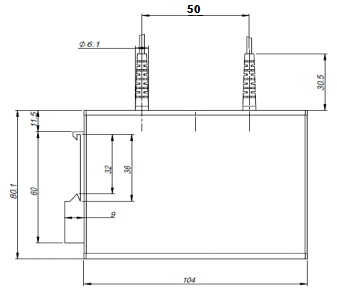

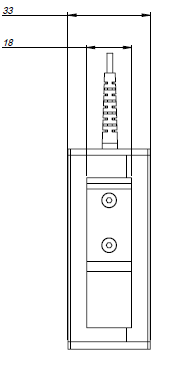

1、 變送器安裝尺寸

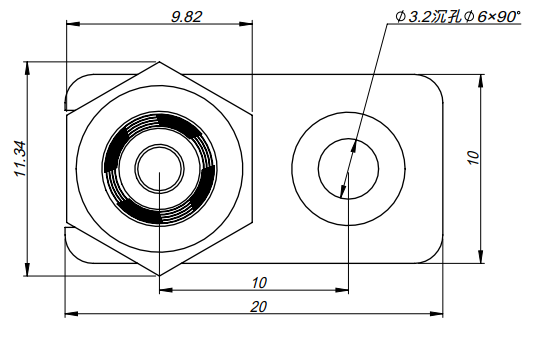

2、 傳感頭安裝尺寸
接口引腳定義
|
引腳編號 |
名稱 |
描述 |
引腳編號 |
名稱 |
描述 |
|
1 |
CIO |
CHC通道電流環[1] |
9 |
485A+ |
485信號A |
|
2 |
CIO |
CHC通道電流環[1] |
10 |
485B- |
485信號B |
|
3 |
空 |
|
11 |
NC |
空 |
|
4 |
空 |
|
12 |
TTL3 |
CHC通道TTL信號[2] |
|
5 |
AIO |
CHA通道電流環[1] |
13 |
空 |
|
|
6 |
AIO |
CHA通道電流環[1] |
14 |
TTL1 |
CHA通道TTL信號[2] |
|
7 |
P-GND |
電源地 |
15 |
GND-T |
TTL信號地 |
|
8 |
Vin+ |
24V直流電源 |
|
|
|
[1]電流環不分正負極；
[2]TTL默認輸出0V。(弧光存在且強度大于設定的閾值時輸出5V)
